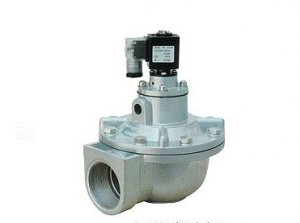

直角脈沖閥的特征是閥的空氣進出口管呈90度直角,。閥內的膜片把脈沖閥分成前,、后兩個氣室,，當接通壓縮空氣時,，壓縮空氣通過節流孔進入后氣室,，此時后氣室壓力將膜片緊貼閥的輸出口,，脈沖閥處于“關閉”狀態,。
　　脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵移動,，閥后氣室放氣孔打開，后氣室失壓,，膜片后移,，壓縮空氣能過閥輸出口噴吹，脈沖閥處于“開啟”狀態,。壓縮空氣瞬間從閥內噴出,，形成噴吹氣流。
　　當脈沖控制儀電信號消失,，脈沖閥銜鐵復位,，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口,，脈沖閥又處于“關閉”狀態,。
　　1、直角型脈沖閥技術指標：
　　工作壓力：0.4～0.7,
　　環境溫度：-10～55(℃),
　　使用介質：清潔空氣
　　膜片壽命：噴吹100萬次以上,。
　　連接螺紋：ZG21/2"
　　長度：210mm,，寬度：190mm， 高度：225mm,， 重量:3.4kg
　　2,、直角型脈沖閥安裝方法：
　　電磁脈沖閥輸入端(IN)，與儲氣筒金屬管相連接,，其輸出端與除塵箱噴吹管連接,，連接螺紋間均填以四氟乙烯生料帶緊固密封。
　　脈沖閥型號規格：
