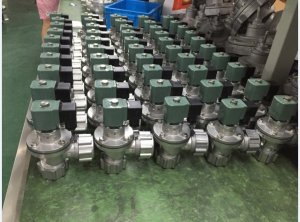

DMF-ZM-25/DCF-F-ZM-25防爆電磁脈沖閥工作原理
防爆閥由防爆電磁先導控制裝置、膜片和防爆閥體組成,閥的膜片后腔的面積大于前腔的面積,在壓差的作用力下,使膜片處在關閉位置,。
電控儀輸入電信號,防爆電磁先導控制裝置接到信號后吸和動柱,打開卸荷孔,膜片后腔的壓力氣體排出,膜片前腔的壓力氣體將膜片抬起,打開通道,脈沖閥進行噴吹,。
電脈沖信號消失,防爆電磁先導控制裝置立即復位,動柱封閉卸荷孔,膜片后腔氣體壓力和彈簧作用力使膜片關閉通道,閥停止噴吹。
膜片上的阻尼孔,當先導頭動柱抬起,氣體壓力卸荷時,起到阻尼氣流的作用,當卸荷孔封閉時,使壓力氣體充滿到后腔,使膜片關閉通道,停止噴吹,。
防爆電磁脈沖閥的主要技術參數
a.防爆閥的額定電壓:AC220V/DC24V
b.防爆閥的額定功率:16W/30VA
c.防爆閥的工作制:脈沖制
d.防爆閥的防護等級:IP65
防爆電磁脈沖閥的結構說明
防爆閥主要由閥體,、絕緣繞組成,閥體采用鋅鋁材料鑄造制成。
防爆閥其外型及尺寸如后圖所示,。

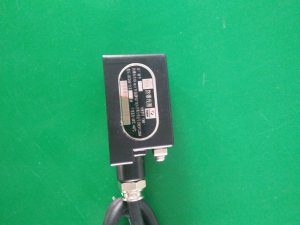

防爆閥的絕緣繞組是用高性能的工程塑料將電磁線圈模壓澆封為一獨立的整體,。澆封材料具有化學、熱工和機械等方面的穩定性,。成型后的絕緣繞組的澆封層厚度及澆封間距均符合GB3836.9的有關規定,。
防爆閥采用氣電隔離的結構,氣路密封性能。
防爆電磁脈沖閥的要點
在進行防爆閥和結構設計時,從外殼強度和組成外殼各零部件,、澆封劑的材料以及限制外殼 高表面溫度等關鍵條件著手,防爆性能,。
防爆閥(全稱防爆電磁脈沖閥,又稱防爆閥,防爆脈沖閥,防爆電磁閥)正常工作時,其外殼 高表面溫度不超過130℃。
防爆閥的電源引出線的外露長度不小于1m,。
防爆閥在危險場所接線時,應采用適宜的導管系統接入具有相同防爆級別的接線盒或箱內,。
防爆閥的明顯部位有“Exmb II T4、DIP A20 TA,T4” 性標志,。
防爆閥電路中,配設可實現過載、短路等保護的電器元件(如陶瓷管熔斷器等,但不得用玻璃管熔斷器),。
防爆閥的防護等級為IP65
