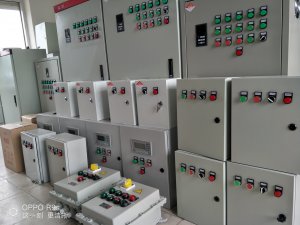

變頻器控制柜（變頻器電控柜/電氣控制柜）可廣泛應用于冶金、化工,、石油,、供水,、礦山、建材,、電機行業等泵類,、風機、空氣壓縮機,、軋鋼機,、注塑機、皮帶運輸機等各種中壓電機設備,。變頻柜采用封閉柜式結構,，防護等級一般為IP20，IP21,，IP30等,，采用型材骨架,，表面涂敷噴塑，且容易并柜安裝,，上端可配置母線,，變頻器面板外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或PC/PLC通訊控制,，具有很直觀的各種顯示功能,。變頻器是變頻柜的配套產品，其變頻調速功能及主要技術參數取決于內設變頻器的規格型號和外圍的配置狀況,。變頻器柜根據用途的不同和功能的各異其差別也很大,，一般根據工礦要求定制。比較定型的有：恒壓供水變頻柜（1控1,，1控2,，1控3等），自動扶梯變頻控制柜,，空調循環水泵變頻柜,， 風機變頻節能柜等。

變頻器控制柜的功能有哪些

變頻器控制柜被分為四個主要的功能,。

1,、變頻控制柜的電源切換與保護功能

變頻控制柜通常設計有斷路器元件，它連接著進線電源,，可以幫助變頻控制柜完成電路的通斷操作,，并能夠在電路和變頻器出現短路或過載時提供保護。此外變頻柜還可以在電機維護時切斷電源操作人員,。

2,、變頻控制柜的變頻調速功能

變頻控制柜的控制面板上設置有變頻調速用的電位器，可以根據操作人員的輸出頻率,，向電機輸送指令信號,，控制電機的轉速。變頻控制柜中的部分產品設置有工頻切換功能,，以在變頻器出現故障時,，通過自動控制回路將電動機切換回工頻電源。

3,、變頻控制柜的直觀控制功能

變頻控制柜的柜體上設計有顯示設備與操作面板,，它與變頻控制柜內部的電器元件相連，可以直觀顯示變頻控制柜的運行狀態,，同時方便操作人員控制變頻裝置的運行,，及對電機等被控制設備進行現場操作。

變頻控制柜的柜體上,，還安裝有各種儀器儀表及指示燈,，例如電壓表,、電流表、頻率表,，及電源指示燈,、報警指示燈、運行指示燈,、工頻指示燈等,。變頻控制柜的運行及操作狀態，可以直接反應在各項儀表及指示燈上,，實現對變頻器工作狀態的時時監測,。

4、變頻控制柜的防護功能變頻控制柜將各種包括變頻器在內的各種電氣元件都集中在柜體內,，這樣可以減少外部環境對電氣元件的影響程度,，降低電氣元件受環境污染的程度，也降低變頻控制柜操作人員的觸電危險,，因此具有較好的防護效果,。
