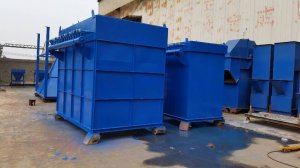

先介紹下UF型單機脈沖布袋除塵器：UF型單機布袋除塵器與國內其它單機布袋除塵器相比，經濟實用、結構簡單緊湊、安裝容易、維護方便（內濾式），主要用于各種庫頂、庫底、倉頂及種輸送設備等排放和揚塵點的除塵器。UF型單機布袋除塵器組采用滌綸布袋給合袋，入口氣體溫度小于120度，在入口氣體含塵濃度100g/m3,出口氣體含塵濃度達到   排放標準。

UF型單機布袋除塵器結構組成見圖；型式分類，下進氣式、有支承架及灰斗為A型 ，無支承架及灰斗為B型和下進氣、無灰斗為C型，以滿足不同場合的使用要求。UF型單機布袋除塵器是含塵氣體由進氣口進入灰斗或通過花板孔兩種方式進除塵濾袋。含塵氣體透過除塵濾袋變?yōu)閮魵猓M(jìn)入箱體，再經箱體上部排放口，由風機排走。粉塵積附在除塵濾袋內表面且不斷增加，使袋式除塵器的阻力不斷上升，當阻力上升到約1500pa時，為了使袋式除塵器繼續工作，需定期   濾袋上的粉塵，具體清灰時，   關閉頂上風機，啟動搖動電機，由于搖動電機上偏心作用，帶動連桿使搖動軸左右來回轉動。除塵濾袋就呈波紋狀態，使粉塵掉下，卸出待清灰完即停止搖動電機，重新啟動風機，使袋式除塵器重新開始工作，上述動作是通過控制儀來自動控制完成的。

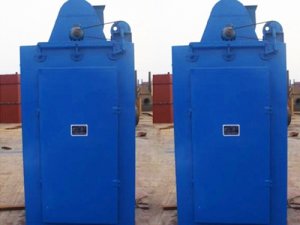

PL型單機脈沖布袋除塵器：PL單機布袋除塵器是我公司結合同類產品的技術而經改進后設計而成的小型布袋除塵器。我公司生產的單機袋式除塵器和國內同類產品有具有清灰動能大，清灰的特點。并且體積小，重量輕結構簡單緊湊、安裝容易、維護方便，單機袋式除塵器廣泛用于建材、冶金、礦山、煤炭、非金屬礦   粉加工等行業的含塵氣體凈化處理系統，是環保除塵的理想設備。

單機袋式除塵器其基本結構由風機、過濾器和集塵器三個部分組成，各部件都安裝在一個立式框架內，鋼板殼體，烘漆防銹，運行，使用方便。單機袋式除塵器風機采用離心風機，風量大，風壓高，并采用消聲措施，噪音小。過濾器采用扁布袋組，單機袋式除塵器的每個布袋內裝有彈簧鋼絲網，過濾效果好。單機袋式除塵器清灰機構采用電動機帶動偏心輪、連桿使布袋抖動而   沾在濾袋表面的粉塵。此除塵器設有檢修門，方便檢修和換袋。單機袋式除塵器的工作原理：含塵氣體進入單機袋式除塵器后，粉塵經過兩級過濾，   先氣流速的降低和氣流方向的改變，使大顆粒的粉塵由于重力作用和惰性而沉降于集塵箱（A型和J型）。對于B型產品則落入用戶的料倉、料斗等設備內；而較輕、較細的粉塵則被濾袋阻留于袋壁，凈化后的清潔空氣再通過離心力的作用送回車間，從而減少熱損失。

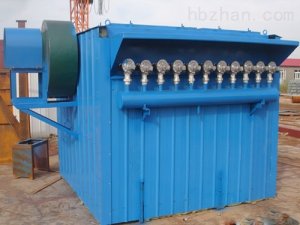

DMC型脈沖布袋除塵器：單機脈沖除塵器其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰裝置、噴吹清灰裝置、電控系統組成。單機脈沖除塵器共有七個系列，每種規格又分為標準帶灰斗式（A型）和敞開法蘭式（無灰斗B型）兩種。脈沖單機除塵器有體積小，處理風量大，結構緊湊，使用方便、   等優點。單機脈沖除塵器適用于運輸機、提升機、庫頂、庫底、包裝機、熟料破碎等處除塵，單機脈沖除塵器廣泛用于冶金、建材、化工、機械、礦山等各種工礦企業非纖維工業粉塵的除塵凈化與物料的回收

單機脈沖除塵器的工作原理：含塵氣體從單機脈沖除塵器的進風均流管進入各分室灰斗，并在灰斗導流裝置的導流下，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻地進入中部箱體而吸附在濾袋的外表面上，干凈氣體透過濾袋進入上箱體，并經各離線閥和排風管排入大氣。

以上是三種布袋除塵器的工作原理和設計結構，可以看出UF、PL和DMC三種型號的脈沖布袋除塵器的設計結構雖然有點不同，但是其工作原理和工作目的都是相同的，只是布袋除塵器的生產廠家根據客戶實地環境的不同對除塵器設計做出了小小改進。
